Mittatilaustyönä valmistettu korkean lämpötilan uuni- Shanghai Dengsheng Instrument Manufacturing Co., Ltd.

I. Laitteen käyttötarkoitus ja vaatimustenmukaisuusstandardit
Laitteet täyttävät vaatimukset	Täyttää GB/T 30435-2013 -standardin sähköisten kuumailmakuivausuunien, GB 5959.4-92 valmistusturvallisuusstandardin ja GB/T 20033-2011 -standardin kiertoilmauunien osalta.
2. Tuotesovellus	Soveltuu lämmönkestävyyden, kosteudenkestävyyden, kuivuudenkestävyyden, korkeiden ja matalien lämpötilojen sopeutumistestauksen suorittamiseen, matalan lämpötilan vakiolämpötilan ylläpitoon sekä elektroniikka- ja sähkötuotteiden, pintakäsittelyjen, instrumenttien ja mittareiden, muovien, metallurgian ja vastaavien sovellusten varastointiin. Soveltuu erityisen hyvin tuotteiden korkean ja matalan lämpötilan sopeutumistestaukseen, mukaan lukien optiset kuidut, kiteet, tarkkuusinduktorit, pintakäsitellyt komponentit, PCB:t ja LCD-näytöt; toimii myös laadunvalvontatekniikan luotettavuuden testauslaitteena. Soveltuu myös laadunvalvontatoimistoille, tutkimuslaitoksille ja korkeakouluille arvioimaan tuotteiden suorituskykyä ja laatua.
3. Ehdottomasti kielletyt tuotteet	Seuraavien esineiden testaus on ehdottomasti kielletty: syttyvät ja räjähtävät aineet, erittäin syövyttävät materiaalit ja voimakasta säteilyä lähettävät esineet.
II. Laitteiden tekniset tiedot

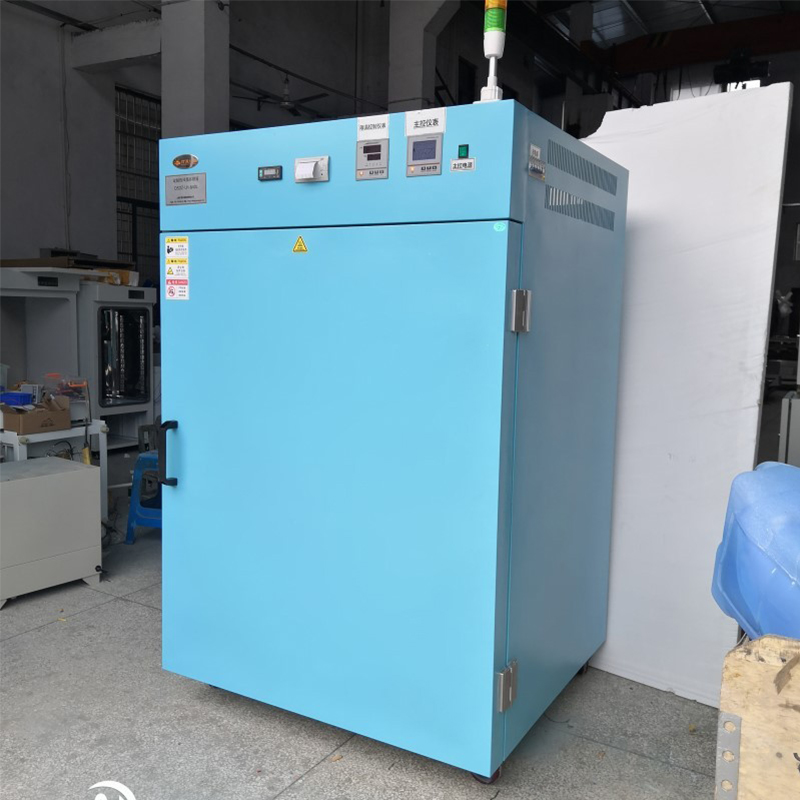

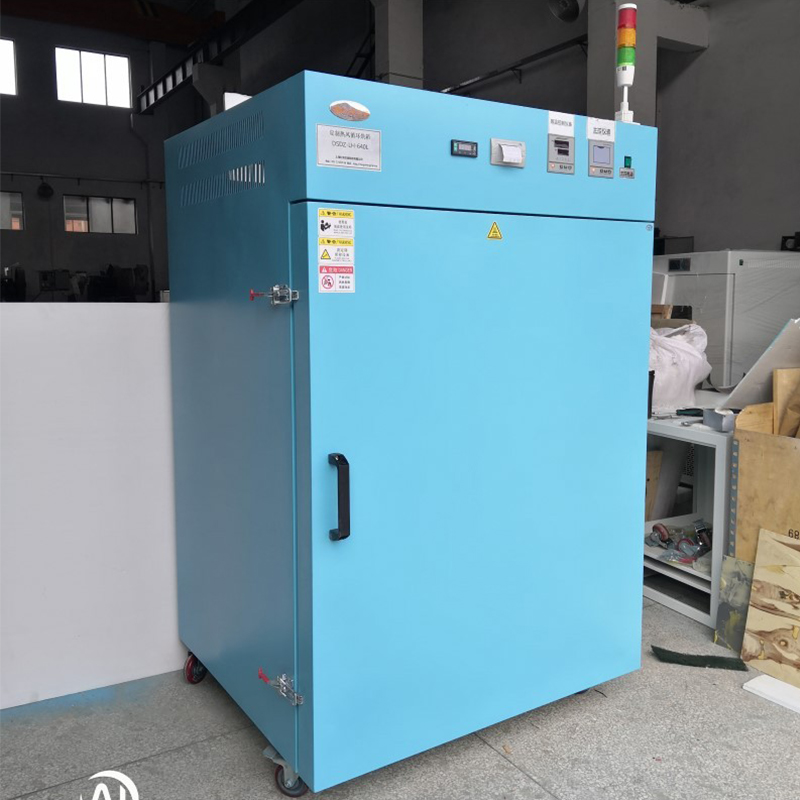

1. Laitteen nimi	Räätälöity kuumailmakiertoinen korkean lämpötilan uuni
1. Laitemalli	DS-LH135
2. Tärkeimmät tekniset tiedot
Mukautettu kuumailmakiertouuni
2.1 Sisäkammion mitat	800 × 800 × 1000 mm (leveys × syvyys × korkeus)
2.2 Ulkomitat	1000 × 1050 × 1690 mm
2.3 Lämpötila-alue	RT 50 - 600 °C
2.4 Pitkäaikainen käyttölämpötila	<550
2.5 Lämpötilan vaihtelu	±1 °C
2.6 Lämpötilan tasaisuus	±2,5 % lukemasta
2.7 Lämmitysnopeus	Huoneenlämpötila 550 °C <85 min
2.8 Lämpötilan resoluutio	1 °C
2.9 Lämpötilan tasaisuus	200 °C: ±2 °C, 300 °C: ±3 °C, 400 °C: ±5 °C, 500 °C: ±6 °C
2.9 Virtalähteen nimellisarvo (noin)	220V/50Hz
2.10 Kokonaisvirrankulutus	Noin 4 kW
2.11 Näytepidike	Kolme ruostumattomasta teräksestä valmistettua rei'itettyä taitetun reunan (kaksiteräistä) verkkolevyä
3. Laitteiden rakenteellinen suorituskyky
3.1 Kotelon rakennemateriaalit	Rakenne	Sisäpuolella on kulmateräsrunko rakennevahvistusta varten. Kerrokset ulkopuolelta sisäpuolelle ovat: kaapin kuori – eristävä kivivilla – runko – ilmakanava – sisäkammio – näyteteline. Ohjausjärjestelmä on sijoitettu ulkoiseen ohjainkoteloon, joka on asennettu yksikön oikealle puolelle. Puhallinmoottori on asennettu laitteiston päälle ja se ohjaa kiertotuuletinta kiilahihnan kautta.
	Ulkokuoren materiaali	Ulkovaipassa on kylmävalssattua teräslevyä, jossa on sähköstaattinen jauhemaalaus.
	Sisävuorimateriaali	Valmistettu korkealaatuisesta ruostumattomasta SUS321-teräslevystä.
	Oven lukko	Oven kaksoislukitus helpottaa käyttöä.
	Eristyskerros	5052 alumiinioksidia eristävä palosuojattu villa.
	Tukijalat	Nylon jalat.
	Ovi	Yhden oven kokoonpano ilman katseluikkunaa, jossa on napsautusmekanismi ergonomista käyttöä varten. Oven karmin tiivistys käyttää erityisesti suunniteltuja korkean/matalan lämpötilan kestäviä silikonikumitiivisteitä tiivistyksen eheyden parantamiseksi.
3.2 Ilmanjakelu- ja kiertojärjestelmä	Tuuletin	Hyödynnetään merkkituotteita korkean lämpötilan kestäviä puhaltimia yhdistettynä korkean lämpötilan kestäviin alumiiniseoskiertoilmapuhaltimiin pakotetun konvektiivisen diffuusiokierron saavuttamiseksi.
	Tuuletin drive	Kolmikulmainen hihnavaihteisto.
	Kanavakierto	Kanavakierrossa käytetään ylempää imua, jossa on vasemman ja oikean poistoilman suunnittelu. Ohjauslevyjen asennus kanavaan varmistaa, että sekä ilmanpaine että nopeus ovat testausstandardien mukaisia ja mahdollistavat nopean lämpötilan vakautumisen ovea avattaessa ja suljettaessa.
	Testiportti	Ei mitään.
3.3 Lämmitysjärjestelmä	①	Lämmitysjärjestelmä käyttää kuumailmakiertolämmitysmenetelmää, joka varmistaa tasaisen lämpötilan jakautumisen tarkalla ja luotettavalla lämpötilansäädöllä.
	②	Sekä lämpötilan säätö että teho lasketaan mikrotietokoneella, joka säätää lämmitystehoa automaattisesti sisäisten kuormitustasojen mukaan. Tällä saavutetaan korkea tarkkuus ja energiatehokkuus, mikä johtaa parempaan ympäristön kestävyyteen ja energiansäästöön.
	③	Järjestelmän pääkomponentit: lämmitysputket, puolijohderelet jne.
4 Vikahälytysjärjestelmä (valinnainen)
Laitteiden turvasuojaus	Itsenäinen lämpötilanrajoitin katkaisee automaattisesti lämmityksen ylikuumenemisen yhteydessä, ja siihen liittyy ääni- ja visuaaliset hälytykset, jotka varoittavat käyttäjää ja suojaavat näytteitä tehokkaasti.
5. Yleiskatsaus valituista sähkökomponenteista
Instrumentointi	LCD-integroitu vaakalohkolaite näyttää useita tietojoukkoja yhdellä näytöllä vakaalla ja tarkalla signaalinsiirrolla. Laitteessa on PID-logiikkatoiminto, joka tarjoaa sekä itseviritys- että manuaaliset säädöt.
Puolijohderele	Käyttää korkealaatuisia puolijohdereleitä
Lämpötila-anturi	Käyttää PT100-antureita
6. Tekninen dokumentaatio
Käsikirjat	Laitteen käyttöohje, takuukortti, vaatimustenmukaisuustodistus, sähkökaavio,
7. Valinnaiset lisävarusteet
Tietojen tallennus	USB-muisti, laskentataulukkotietojen tallennus
Tulostin	Lämpöpaperitulostus, säädettävä tulostusväli
Inertin kaasun täyttöaukko	Sisäinen U-muotoinen jako, aukko 16mm (ulkohalkaisija)
Kaasun virtausmittari	Ohjaa kaasukanavaa kaasun virtausnopeuden säätämiseksi
Toiminnan merkkivalo	Kolmivärinen ilmaisin (toimintatila, vikatila, ylilämpötilatila)
III. Laiteympäristön asennusvaatimukset
Laitteiden asennusvaatimukset	Ympäristön lämpötila ja kosteus: 5°C - 30°C, suhteellinen kosteus: <85 %
	Ei voimakasta tärinää lähistöllä
	Ei suoraa auringonvaloa tai muita suoria lämmönlähteitä
	Ei voimakkaita sähkömagneettisia kenttiä lähistöllä
	Ei korkeita pöly- tai syövyttävien aineiden pitoisuuksia lähistöllä
	Huoneen tulee olla hyvin tuuletettu.
	Ei voimakkaita ilmavirtoja lähistöllä; jos tarvitaan pakotettua ilmavirtaa, ilmavirtaa ei saa suunnata yksikköön.
	Laite on sijoitettava kiinteälle, tasaiselle alustalle ja pidettävä vaakasuorassa asennossa.
	Laitteen takaosan ja seinän väliin on jätettävä vähintään 50 cm vapaata tilaa ja vähintään 50 cm tilaa molemmille puolille.
IV. Hyväksyminen ja takuu
Parametrit	Kaikki yllä olevat tiedot mitattiin käytön aikana kuormittamattomissa olosuhteissa.
Hyväksyminen	Hyväksyminen inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address.
Takuu	Hyväksymisen jälkeen on voimassa 12 kuukauden takuu. Tämän ajanjakson jälkeen varaosista peritään kohtuulliset maksut.
V. Tuotannon läpimenoaika ja kuljetusmenetelmä
Tuotannon läpimenoaika	Toimitus 45 arkipäivän kuluessa siitä, kun ennakkomaksu on hyvitetty toimittajan tilille.
Kuljetusmenetelmä	Maantiekuljetus; toimitus QB/WD008-2001 standardien mukaisessa kuljetuspakkauksessa. Toimituspaikka: Asiakkaan ilmoittama paikka (ei yläkerran toimitusta). Pussien purku ostajan vastuulla.
