1. Tekninen ratkaisu
| Projektin nimi | Mukautettu kuumailmauuni (DS-LH135) |
| Viitenumero | 20200518032 |
| Päivämäärä | 18.5.2020 |
| Hyväksytty | Herra He |
| Laadittu | herra Li |
| kaupallinen | Zhang Yu |
| Puhelin: | 13671719019 |
| I. Laitteen käyttötarkoitus ja vaatimustenmukaisuusstandardit | ||
| Täyttää laitevalmistusstandardit | Täyttää seuraavat sähkökäyttöisten kuumailmakuivausuunien standardit: GB/T 30435-2013 standardi, GB 5959.4-92 turvallisuusstandardi, GB/T 20033-2011 kuumailmakiertouunistandardi | |
| 2. Tuotesovellus | Soveltuu lämmönkestävyyden, kosteudenkestävyyden, kuivuudenkestävyyden, korkean/matalan lämpötilan sopeutuvuustestauksen suorittamiseen, matalan lämpötilan vakiolämpötilan ylläpitoon sekä elektroniikka- ja sähkötuotteiden, pintakäsittelyjen, instrumenttien, muovien, metallurgian jne. varastointiin. Soveltuu erityisesti optisten kuitujen, kiteiden, tarkkuuskelojen jne. sopeutuvuuden testaamiseen korkeassa/matalassa lämpötilassa. testauslaite laadunvalvontasuunnitteluun. Se soveltuu myös laadunvalvontatoimistoille, tutkimuslaitoksille ja yliopistoille arvioimaan tuotteiden suorituskykyä ja laatua. | |
| 3. Kielletyt aineet | Seuraavien aineiden testaus on ehdottomasti kielletty: syttyvät, räjähtävät, voimakkaasti syövyttävät tai voimakkaasti radioaktiiviset materiaalit. | |
| II. Laitteiden tekniset tiedot | ||
| 1. Laitteen nimi | Räätälöity kuumailmakiertoinen korkean lämpötilan uuni | |
| 1. Laitemalli | DS-5800H | |
| 2. Ensisijaiset tekniset parametrit | ||
| Mukautettu kuumailmakiertouuni | ||
| 2.1 Sisäkammion mitat | 2200 × 1200 × 2200 mm (leveys × syvyys × korkeus) | |
| 2.2 Ulkoiset mitat | 3000 × 1400 × 2900 mm (mukaan lukien tuuletinmoottori) | |
| 2.3 Lämpötila-alue | RT 20 - 180°C | |
| 2.4 Ohjain | LCD-kosketusnäyttöohjain | |
| 2.5 Toimintatilat | 1 Ajastettu toiminta 2 Vakioarvotoiminto 3 Ohjelmoitu toiminta | |
| 2.4 Jatkuva käyttölämpötila | 160 °C | |
| 2.5 Lämpötilan vaihtelu | ±1 °C | |
| 2.6 Lämpötilan tasaisuus | ±2,5 % asetuspisteestä | |
| 2.7 Lämmitysnopeus | ≥3 °C/min (keskiarvo) | |
| 2.8 Lämpötilan resoluutio | 0,1 °C | |
| 2.9 Lämpötilan tasaisuus | 100 °C: s 2 °C | |
| 2.10 Volyymi | 5,8m³ | |

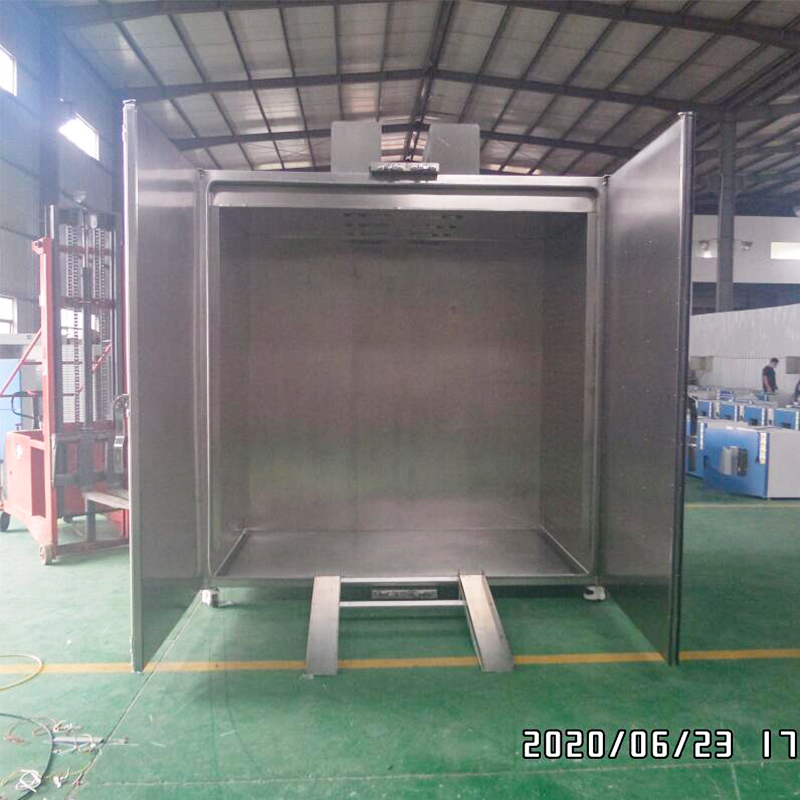

| 2.11 Tavaransiirtoramppi | 2200x1000mm | |
| 2.12 Sisäisen kammion kuormituskapasiteetti | 1,5 tonnia | |
| 2.13 Virtalähde (noin) | 380V/50Hz | |
| 2.14 Kokonaisvirrankulutus | Noin 25 kW | |
| 3. Laitteen rakenne ja materiaalit | ||

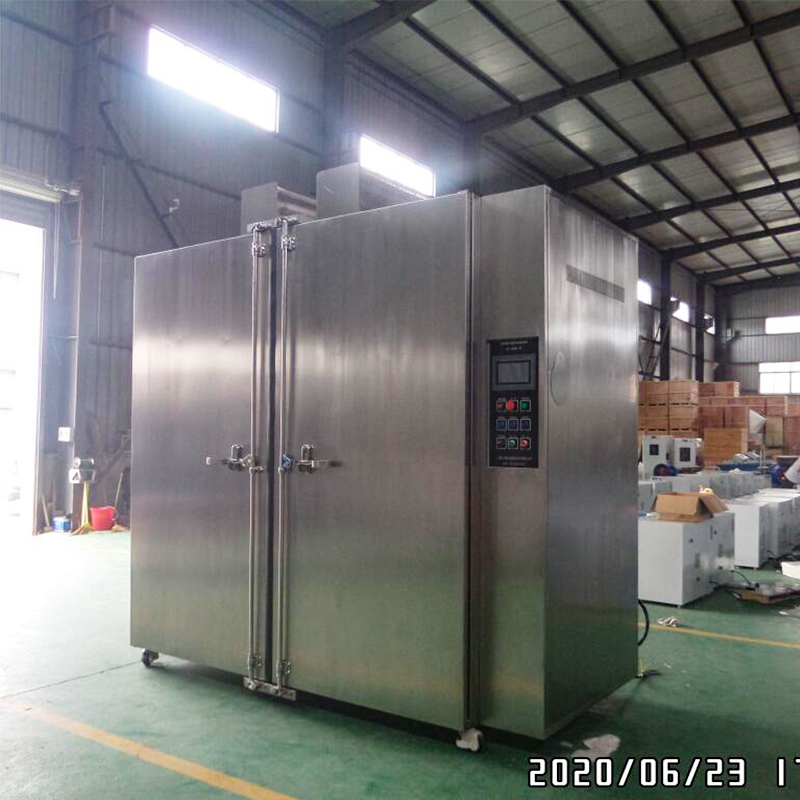

| 3.1 Kotelon rakennemateriaalit | Rakenne | Sisäinen rakenteellinen vahvistus koostuu kulmateräsrungosta, jonka komponentit on kerrostettu ulkopuolelta sisäpuolelle: kotelon kuori – lämmöneristyskivivilla – runko – ilmakanava – sisäkammio – näyteteline. Ohjausjärjestelmä on sijoitettu ulkoisesti asennettuun ohjauskaappiin yksikön oikealle puolelle, kun taas puhallinmoottori on sijoitettu oikealle kyljelle aksiaalista ilmavirtausta varten. |
| Ulkokuoren materiaali | Kotelon kuoressa on harjattu pinta 304 ruostumatonta terästä. | |
| Sisävuorimateriaali | Valmistettu korkealaatuisesta SUS304 peilipintaisesta ruostumattomasta teräslevystä. | |
| Oven lukko | Siinä on nepparikiinnitykset käytön helpottamiseksi. | |
| Eristyskerros | Eristetty 5052 alumiinioksidipaloa hidastavalla villalla. | |
| Pyörät | Varustettu neljällä Fuma-pyörällä (yksittäinen kantavuus: 1000 kg). | |

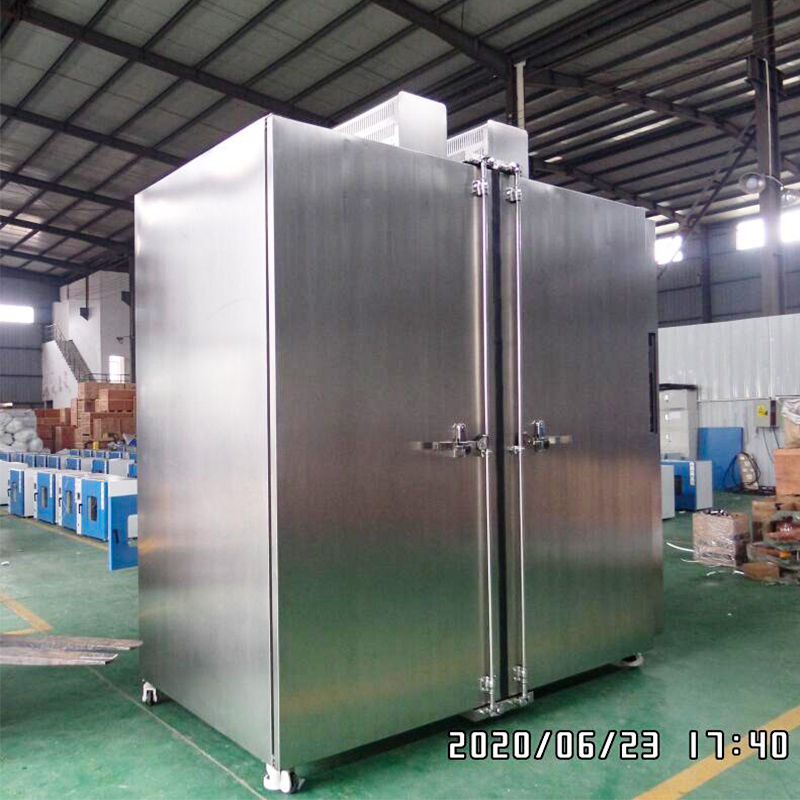

| Ovi | Kaksiovinen kokoonpano ilman katseluikkunaa, ergonomiset pikalukitusmekanismit. Oven karmeissa käytetään monitiivisterakennetta, jossa on erikoistuneet korkean/matalan lämpötilan kestävät silikonikumitiivisteet. | |

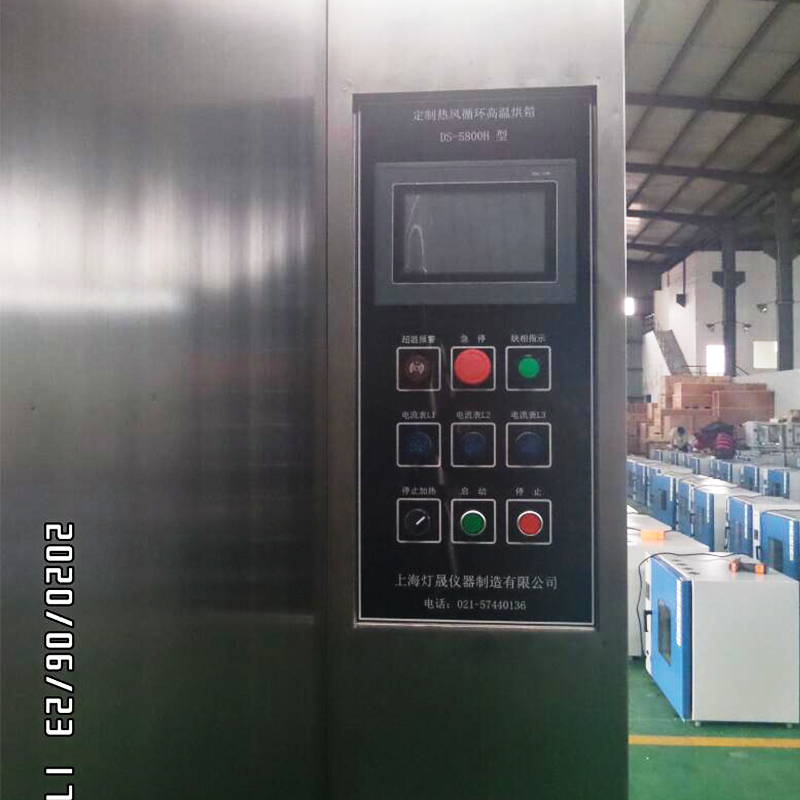

| 3.2 Ohjausjärjestelmä | Ohjain | Tuumainen värillinen kosketusnäyttö |
| Käyttöliittymän näytön tiedot | Nykyinen käyttölämpötila, asetettu lämpötila, käyttöaika, toimintasegmenttien lukumäärä (jos asetettu) ja muut tiedot | |
| Asetuspisteen toiminta | Pitkäaikainen käyttö lämpötilan asettamisen jälkeen | |
| Suunniteltu toteutus | Aseta lämpötila ja toiminnan kesto, kun asetettu lämpötila on saavutettu. Laite lakkaa toimimasta, kun asetettu aika on kulunut. | |
| Ohjelman suoritus | Aseta lämpötila 1, Aseta kesto 1, Aseta lämpötila 2, Aseta kesto 2. Jopa 15 lämpötila- ja kestojaksoa voidaan ohjelmoida. Ohjelmoinnin jälkeen laite toimii peräkkäin ennalta asetettujen lämpötilojen ja kestojen mukaisesti. Kunkin toimintasegmentin päätyttyä laite pysähtyy automaattisesti. | |
| 3.3 Ilmanjakelu- ja kiertojärjestelmä | Tuuletin | 2 korkeaa lämpötilaa kestävää tuuletinmoottoria korkean lämpötilan kestävä seosturbiinituuletin, joka saavuttaa pakotetun konvektiivisen diffuusiokierron |
| Tuuletin drive | Aksiaalinen virtaus | |
| Kanavakierto | Yhdensuuntainen kanavarakenne, jossa kuuma ilma liikkuu oikealta vasemmalle. Kanavan sisään asennetut ohjauslevyt varmistavat, että sekä ilmanpaine että nopeus vastaavat testausstandardeja ja mahdollistavat nopean lämpötilan vakautumisen oven avaamisen/sulkemisen yhteydessä. | |
| Testiportti | Halkaisija 50 mm, 1 vasemmalla puolella | |
| 3.4 Lämmitysjärjestelmä | ① | Lämmitysjärjestelmässä käytetään kuumailmakiertolämmitysmenetelmää, joka varmistaa tasaisen lämpötilan jakautumisen ja luotettavan lämpötilan säädön. |
| ② | Sekä lämpötilan säätö että teho lasketaan mikrotietokoneella, joka säätää lämmitystehoa automaattisesti sisäisten kuormitustasojen mukaan. Tällä saavutetaan korkea tarkkuus ja energiatehokkuus, mikä johtaa parempaan ympäristön kestävyyteen ja energiansäästöön. | |
| ③ | Järjestelmän pääkomponentit: lämmitysputket, puolijohderelet jne. | |
| 4. Vikahälytysjärjestelmä | ||
| Laitteiden turvasuojaus | 1. Itsenäinen lämpötilan rajoitin, jossa automaattinen lämmityksen katkaisu ylikuumenemisen yhteydessä, joka tarjoaa tehokkaan näytteensuojan. 2. Hätäpysäytyspainike katkaisee välittömästi päävirtalähteen kriittisissä tilanteissa. 3. Kolmiväriset merkkivalot valvovat lämpötilan ylitystä ja tuulettimen moottorin toimintaa. Kaikki poikkeamat laukaisevat ääni- ja visuaaliset hälytykset. 4. Maavuodon katkaisija. 5. Vaihevikojen suojauslaite. | |
| 5. Johdanto valittuihin sähkökomponentteihin | ||
| Instrumentointi | Integroitu LCD-moduuliinstrumentointi näyttää useita tietojoukkoja yhdellä näytöllä vakaalla ja tarkalla signaalinsiirrolla. Laitteessa on PID-logiikka, itseviritystoiminto ja manuaaliset parametrien interventiomahdollisuudet. | |
| Puolijohderele | Käyttää korkealaatuisia puolijohdereleitä | |
| Lämpötila-anturi | Käyttää PT100-antureita | |
| 6. Toimitettu tekninen dokumentaatio | ||
| Asiakirjat | Laitteen käyttöohje, takuukortti, vaatimustenmukaisuustodistus, sähkökaavio | |
| 7. Valinnaiset lisävarusteet (valinnainen) | ||
| Tietojen tallennus | USB-tallennustila, laskentataulukkotietojen tallennus (500 yuania) | |
| Tulostin | Lämpöpaperitulostus, säädettävä tulostusväli (1500 yuania) | |
| Inertin kaasun ruiskutusportti | Sisäinen U-muotoinen jako, aukko 16 mm (ulkohalkaisija) (2000 yuania) | |
| Kaasun virtausmittari | Ohjaa kaasukanavaa kaasun virtausnopeuden säätämiseksi (25000 yuania) | |
| III. Laiteympäristön asennusvaatimukset | ||
| Laitteiden asennusvaatimukset | Ympäristön lämpötila ja kosteus: 5°C - 30°C, suhteellinen kosteus: <85 % | |
| Ei voimakasta tärinää lähistöllä | ||
| Ei suoraa auringonvaloa tai muita suoria lämmönlähteitä | ||
| Ei voimakkaita sähkömagneettisia kenttiä lähistöllä | ||
| Ei korkeita pöly- tai syövyttävien aineiden pitoisuuksia lähistöllä | ||
| Huoneen tulee olla hyvin tuuletettu. | ||
| Ei voimakkaita ilmavirtoja lähistöllä; jos pakotettua ilmavirtaa tarvitaan, sitä ei saa suunnata yksikköön. | ||
| Laite on sijoitettava tukevalle, tasaiselle alustalle ja pidettävä vaakasuorassa asennossa. | ||
| Laitteen takaosan ja seinän väliin on jätettävä vähintään 50 cm vapaata tilaa ja vähintään 50 cm tilaa molemmille puolille. | ||
| IV. Hyväksyminen ja takuu | ||
| Parametrit | Yllä olevat tiedot mitattiin käytön aikana kuormittamattomissa olosuhteissa. | |
| Hyväksyminen | Hyväksyminen testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Takuu | Takuuaika on 12 kuukautta hyväksynnän valmistumisesta. Tämän takuuajan jälkeen varaosista peritään kohtuulliset maksut. | |
| V. Tuotannon läpimenoaika ja kuljetusmenetelmä | ||
| Tuotannon läpimenoaika | Toimitus 30 arkipäivän kuluessa siitä, kun ennakkomaksu on hyvitetty toimittajan tilille. | |
| Kuljetusmenetelmä | Maantiekuljetus; kuljetuskontit, jotka täyttävät QB/WD008-2001 vaatimukset. Toimituspaikka: Asiakkaan valitsema paikka (ei yläkerran toimitusta). Purkaminen ostajalle. | |
