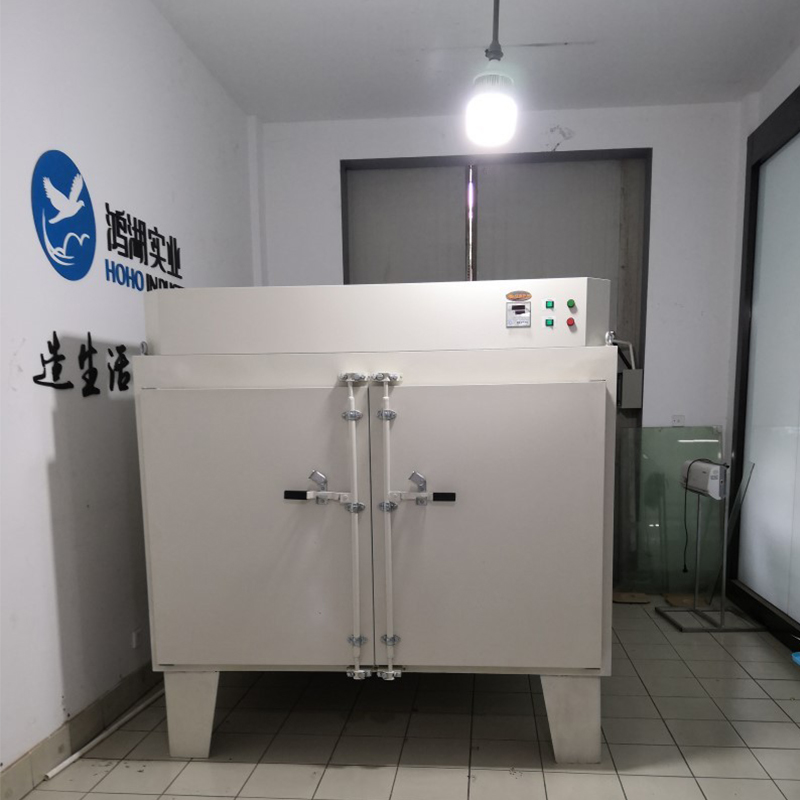

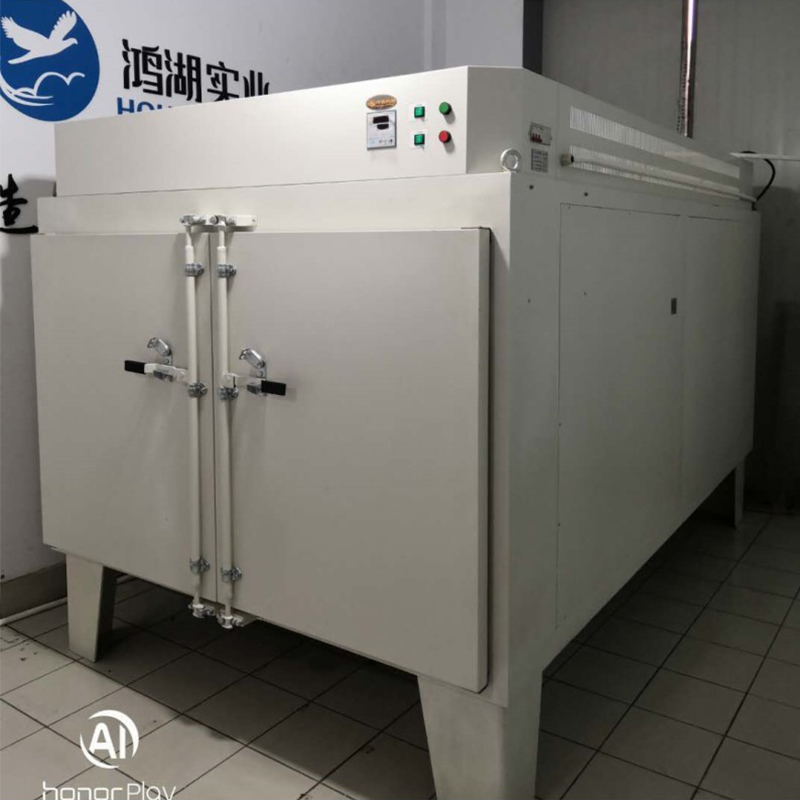

Mukautettava fotokrominen lasikalvouuni

Väriä vaihtavan lasikalvouunin käyttöopas

I. Soveltamisala

Tämä laite soveltuu erilaisten tuotteiden tai materiaalien, mukaan lukien sähkölaitteiden, instrumenttien, mittarien, komponenttien, elektroniikan, sähkölaitteiden, autonosien, ilmailukomponenttien, viestintälaitteiden, muovien, laitteiden, kemikaalien, elintarvikkeiden, kemiallisten tuotteiden ja laitteistotyökalujen, kuivaamiseen ja suorittamiseen vakiolämpötiloissa.

Tärkeimmät tekniset parametrit

Lämpötila-alue: RT 20 - 120°C

Jatkuva käyttölämpötila: 90 ℃

Lämpötilan vakaus: ±1℃

Lämpötilan tasaisuus: ±5℃

Ajastinalue: 1–999 minuuttia

Hyllyt: 6 kpl (alumiiniset kennopaneelit, saumaton rakenne)

Teho: 9000W

Virtalähde: 380V/50Hz

III. Tuotteen rakenteelliset ominaisuudet

Kaapissa on käytetty korkealaatuista kylmävalssattua teräslevyä sähköstaattisella jauhemaalauksella. Pinnoite on kova, kestävä ja tarjoaa poikkeuksellisen ruosteenkestävyyden.

Työkammio on valmistettu korkealaatuisesta ruostumattomasta teräslevystä, ja sen pyöristetyt kulmat takaavat sileän, virtaviivaisen pinnan, joka helpottaa vaivatonta puhdistusta.

Kaapin ja työkammion välinen tila on täytetty erittäin hienolla lasivillaeristemateriaalilla, mikä takaa erinomaisen lämmönkeston. Tämä varmistaa tehokkaasti vakaat ja tarkat sisälämpötilat minimoiden samalla ympäristöön kohdistuvan vaikutuksen.

Kammioon on integroitu rationaalinen kuuman ilman kiertokanava, joka edistää tasaista lämpötilan jakautumista ja nopeutettua lämmitystä. Poistokanava helpottaa ilman hallittua poistamista kammiosta. Jos poistoilmassa on hajuja tai myrkyllisiä aineita, kanava voidaan helposti liittää ulkoiseen putkistoon suunnattua ilmausta varten määrättyyn paikkaan.

Lämpötilan säätö käyttää mikroprosessoripohjaista älykästä digitaalitekniikkaa, jossa on teollinen PID-itseviritys ja nelinumeroinen kaksois-LED-näyttö. Tämä varmistaa korkean ohjaustarkkuuden, poikkeuksellisen häiriönkestävyyden ja käyttäjäystävällisen toiminnan (katso lisätietoja ohjaimen käsikirjasta).

IV. Asennus ja käyttöönotto

1. Vältä kuljetuksen aikana voiman kohdistamista lasipintoihin ja estä iskut kammion runkoon.

2. Kun olet asettanut laitteen lattialle, varmista, että se on vaakasuorassa. Säädä alustaa, jos pinta on epätasainen.

3. Älä käytä laitetta suorassa auringonpaisteessa tai korkeissa lämpötiloissa, kosteissa ympäristöissä.

4. Sijoita laite pois sähkömagneettisten häiriölähteiden läheltä ja varmista, että laitteen maadoitusjohto on kunnolla maadoitettu.

5. Normaalin käytön aikana sijoita esineet kammioon siten, että ne eivät estä ilmavirtausta, mikä varmistaa tasaisen lämpötilan jakautumisen.

6. Virtalähde on AC 380V 50Hz. On käytettävä nelinapaista pistorasiaa, jonka teho on vähintään 25 A ja jossa on luotettava maadoitus. Älä käytä kolminapaista liitäntää ilman muutoksia. Virtalähde on AC 380V 50Hz ja vaatii kolmivaiheisen pistorasian luotettavalla maadoitusliitännällä.

7. Älä aseta virtajohtoa lähelle laitteen takaosaa äläkä anna instrumentin tai muiden esineiden painaa virtajohtoa vaurioiden välttämiseksi.

V. Tuotteen käyttöohjeet

1. Avaa kammion ovi ja aseta käsiteltävät tavarat sisähyllyille (vältä ylikuormitusta, jotta kammion sisällä on riittävä ilmankierto). Sulje ovi.

2. Liitä virtalähde työntämällä pistoke 380 V:n pistorasiaan. Aseta ohjauspaneelin oikealla puolella oleva virtakytkin ON-asentoon. Digitaalinen näyttö syttyy osoittaen, että laite on toiminnassa.

3. Aseta haluttu kammion lämpötila ohjauspaneelin lämpötilansäätimellä.

4. Laite alkaa toimia saavuttaen vähitellen asetetun lämpötilan. Kun vaadittu kuivausaika on päättynyt, prosessi päättyy.

5. Katkaise virta. Anna kammion lämpötilan lähestyä ympäristön olosuhteita ennen oven avaamista ja esineiden poistamista.

【！】Varoitus: Ole varovainen, kun avaat ovea tavaroiden hakemiseksi, sillä jäännöslämpö voi aiheuttaa palovammoja. Kuivausuuniin ei saa laittaa syttyviä tai räjähtäviä materiaaleja.

Erityishuomautuksia

⑴ Tuotteet testataan tarkasti ennen lähettämistä. Kalibrointi on yleensä tarpeetonta. Kuitenkin, jos sitä käytetään ankarissa ympäristöissä tai suositellun alueen ylittävissä lämpötiloissa, näytetyn lämpötilan ja kammion todellisen lämpötilan välillä voi syntyä eroja. Jos poikkeamat ylittävät tekniset tiedot, katso lämpötilasäätimen käyttöohjeet tarvittavat säädöt.

⑵ Normaalin käytön aikana, jos kammion ovi pysyy auki pitkän aikaa, tilapäisiä lämpötilan vaihteluita saattaa ilmetä oven sulkemisen yhteydessä. Tämä on normaali ilmiö.

◆ Paneelitoiminnot

Merkkivalon määritelmät

1. "RUN/AT" -merkkivalo: Palaa käytön aikana ja sammuu, kun se on valmis; vilkkuu itsevirityksen aikana.

2. 'OUT'-ilmaisin: Palaa, kun lämmitysteho on aktiivinen; sammunut muuten.

3. ALM-ilmaisin: Palaa ylilämpötilahälytyksen aikana; sammunut muuten.

VI. Toiminta- ja käyttötavat

1. Kun säätimeen kytketään virta, näytön ylärivillä näkyy "InP" ja alemmalla rivillä "aluearvo" noin 3 sekunnin ajan ennen normaaliin näyttötilaan siirtymistä.

2. Lämpötilan ja vakiolämpötilan keston viite ja asetus

Paina "Set"-näppäintä siirtyäksesi lämpötilan asetustilaan. Näytön alemmalla rivillä näkyy kehote "SP", kun taas ylärivillä näkyy lämpötilan asetusarvo (yksiköiden numerot vilkkuvat aluksi). Säädä haluttu asetusarvo vaihto-, lisäys- ja vähennyspainikkeilla. Paina 'Set'-painiketta uudelleen siirtyäksesi vakiolämpötilan ajan asetustilaan. Näytön alemmalla rivillä näkyy kehote "St", kun taas ylärivillä näkyy vakiolämpötila-ajan asetusarvo (yksiköiden numerot vilkkuvat ensin). Käytä vaihto-, lisäys- ja vähennyspainikkeita säätääksesi haluamasi asetusarvon. Paina 'Set'-painiketta vielä kerran poistuaksesi tästä asetustilasta; muokatut arvot tallennetaan automaattisesti.

Kun vakiolämpötila-ajaksi on asetettu "0", tämä osoittaa, ettei ajastettu toiminto ole aktiivinen. Säädin toimii jatkuvasti, ja näytön alemmalla rivillä näkyy lämpötilan asetusarvo. Kun asetettu aika ei ole '0', näyttöikkunan alemmalla rivillä näkyy kulunut aika viimeisen desimaalin ollessa valaistuna. Kun mitattu lämpötila saavuttaa asetusarvon, ajastin alkaa laskea alaspäin. Valaistu desimaalipilkku vilkkuu. Ajan päätyttyä toiminta pysähtyy, alemmalla rivillä näkyy "End" ja summeri soi 30 sekunnin ajan. Kun toiminto on päättynyt, 'Pienennä/Uudelleenkäynnistys'-näppäimen painaminen 3 sekunnin ajan käynnistää syklin uudelleen.

3. Ylilämpötilahälytyksen aikana summeri soi jatkuvasti ja ALM-hälytysmerkkivalo syttyy. Jos ylilämpötilahälytys tapahtuu lämpötilan asetusarvon muuttamisen vuoksi, ALM-merkkivalo syttyy, mutta summeri ei kuulu.

4. Minkä tahansa näppäimen painaminen hiljentää summerin sen kuuluessa.

5. 'Shift'-näppäin: Tämän näppäimen painaminen asetuspistetilassa siirtää vilkkuvan muokkauksen asetusarvoa.

6. Pienennä-näppäin: Paina lyhyesti asetustilassa pienentääksesi arvoa; paina ja pidä painettuna vähentääksesi jatkuvasti.

7. Suurenna-näppäin: Paina lyhyesti asetustilassa lisätäksesi arvoa; paina ja pidä painettuna jatkaaksesi lisäystä.

8. Jos mitään näppäintä ei paineta minuutin kuluessa asetustilan aikana, säädin palaa automaattisesti normaalinäyttöön.

9. Jos säätimen näytön ylärivillä näkyy '----', tämä tarkoittaa vikaa lämpötila-anturissa tai itse säätimessä. Tarkista lämpötila-anturi ja sen johdot huolellisesti.

Järjestelmän itseviritys

Järjestelmän itsesäätö voidaan suorittaa, kun lämpötilan säätö ei ole tyydyttävä. Merkittävää lämpötilan ylitystä voi tapahtua itsevirityksen aikana; käyttäjien tulee ottaa tämä tekijä täysin huomioon ennen prosessin aloittamista.

Aloita järjestelmän itseviritys ei-asetuspistetilasta pitämällä 'Shift/Self-Tune' -näppäintä painettuna 6 sekunnin ajan. RUN/AT-ilmaisin vilkkuu. Kun se on valmis, merkkivalo lakkaa vilkkumasta ja säädin saa optimoidun joukon järjestelmän PID-parametreja, jotka tallennetaan automaattisesti. Itsevirityksen aikana 'Shift/Self-Tune' -näppäimen painaminen ja pitäminen painettuna 6 sekunnin ajan lopettaa toimenpiteen.

Jos itsevirityksen aikana tapahtuu ylilämpötilahälytys, ALM-hälytysilmaisin ei pala eikä summeri soi; Lämmityshälytysrele kuitenkin katkeaa automaattisesti. 'Set'-näppäin ei ole aktiivinen itsevirityksen aikana. Riippumatta siitä, onko vakiolämpötilajakso asetettu, säätimen näytön alemmalla rivillä näkyy aina lämpötilan asetusarvo.

Konsultointi ja lämpötilan sisäisten parametrien asettaminen

Pidä Set-näppäintä painettuna noin 3 sekuntia. Ohjaimen näytön alemmalla rivillä näkyy salasanakehote "Lc", kun taas ylemmällä rivillä näkyy salasanan arvo. Käytä lisäys-, vähennys- ja vaihtonäppäimiä muuttaaksesi salasana haluttuun arvoon. Paina Set-näppäintä uudelleen. Jos salasana on väärä, ohjain palaa automaattisesti normaaliin näyttötilaan. Jos salasana on oikea, se siirtyy sisäisen lämpötilaparametrin asetustilaan. Set-näppäimen uudelleen painaminen mahdollistaa kunkin parametrin peräkkäisen muuttamisen. Poistu tästä tilasta pitämällä Set-näppäintä painettuna 3 sekunnin ajan; parametriarvot tallennetaan automaattisesti.

VII. Varotoimet

1. Kaapin sisään ei saa laittaa syttyviä ja haihtuvia kemiallisia aineita.

2. Jos käytön aikana ilmenee poikkeavuuksia, hajua tai savua, katkaise virransyöttö välittömästi. Käyttäjät eivät saa yrittää korjata itse; ota yhteyttä yrityksemme korjausosastoon pätevän henkilöstön suorittamaa tarkastusta ja huoltoa varten. (Uudet yksiköt voivat päästää hajuja ja vähän savua ensimmäisen käynnistyksen yhteydessä; tämä on normaalia. Tarkkaile yhden tai kahden syklin ajan. Jos jatkuva, ota yhteyttä asiakaspalvelukeskukseemme saadaksesi neuvoja).

3. Pyyhi säännöllisesti sisäkammion seinät ja laitteiden pinnat puhtauden ylläpitämiseksi ja lasin läpinäkyvyyden parantamiseksi. Älä käytä happamia, emäksisiä tai muita syövyttäviä liuoksia ulkopintojen puhdistamiseen.

4. Jos laitetta ei käytetä pitkään aikaan, irrota virtajohto mahdollisten vaarojen välttämiseksi. Lisäksi käytä yksikköä säännöllisesti (yleensä neljännesvuosittain) normaaleissa olosuhteissa 2–3 päivän ajan kosteuden poistamiseksi sähkökomponenteista ja laitteiden vahingoittumisen estämiseksi.
