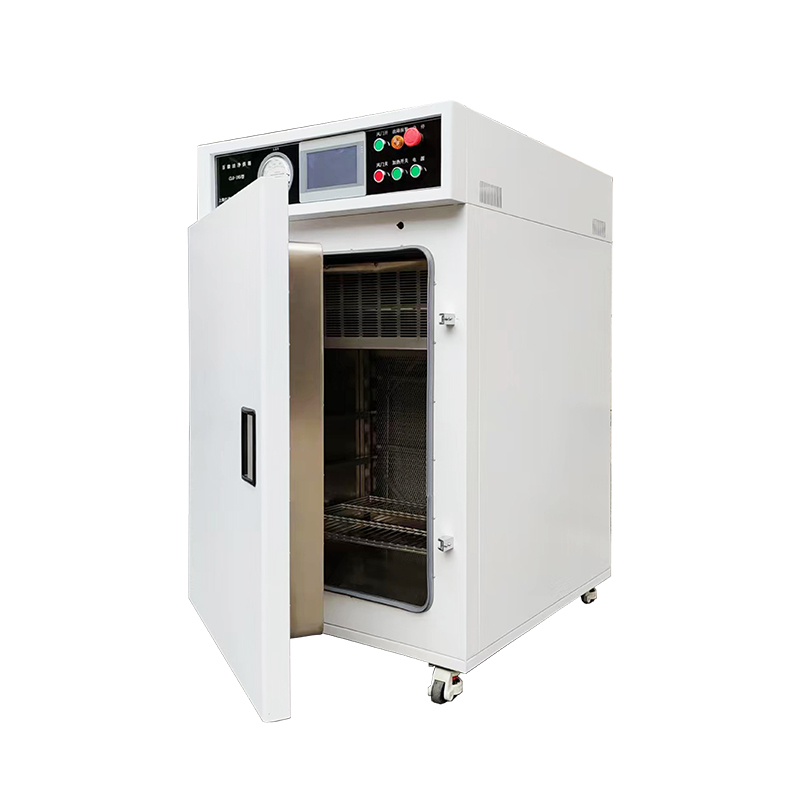

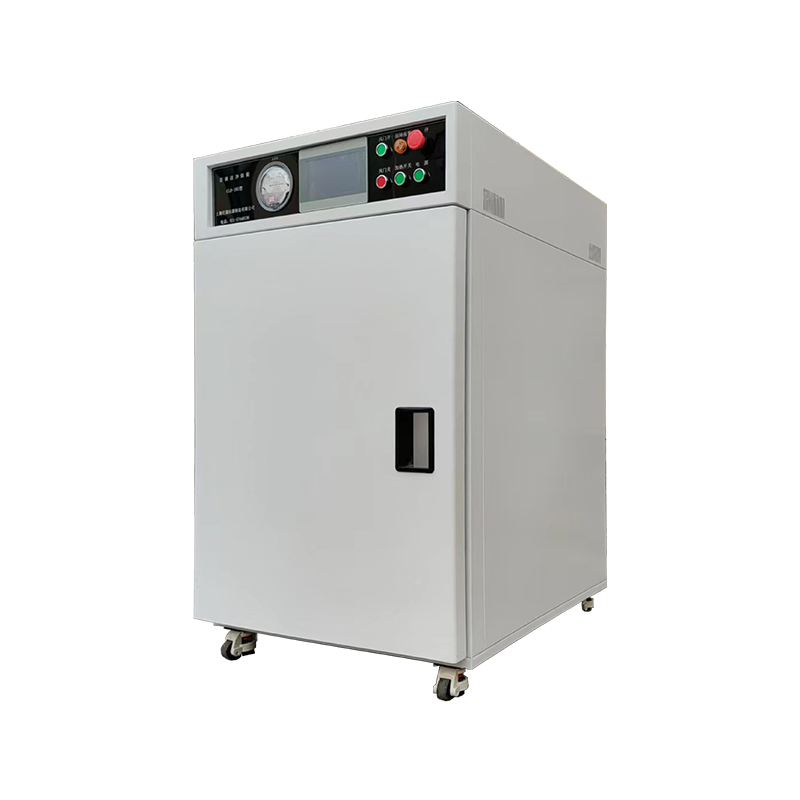

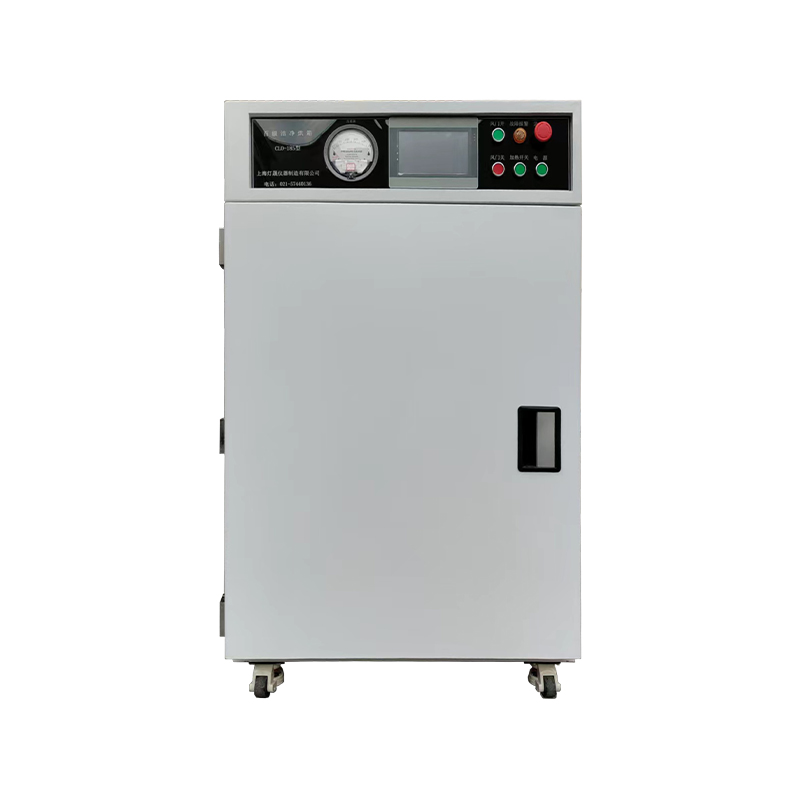

Class 100 Cleanroom Drying Oven, joka tunnetaan myös nimellä Class 100 Cleanroom Baking Oven tai Class 100 Cleanroom Drying Cabinet, on erikoislaite, joka yhdistää korkean lämpötilan kuivauksen puhdastilan ympäristön hallintaan. Tehokkaan HEPA-suodatusjärjestelmän ja suunnatun ilmavirtauksen ansiosta työkammio täyttää ISO 6 (entinen Class 100) puhtausstandardit. Laitteessa on laminaarinen pysty- tai vaakasuuntainen ilmavirtaustila, jossa puhdas kuuma ilma suodatetaan päälle asennetulla FFU-yksiköllä (suodatusteho ≥99,99 % 0,3 μm:n hiukkasille) ja jakautuu tasaisesti työpinnalle. Se on myös varustettu automaattisella ilmasuihkun puhdistusmoduulilla, joka varmistaa nopean puhtauden palautumisen oven avaamisen aikana. Lämpötilan säätöalue kattaa 50-300 ℃ vaihtelulla ≤±1 ℃. Se sopii kuivausprosesseihin, jotka ovat herkkiä hiukkaskontaminaatiolle tarkkuusvalmistusaloilla. Sitä käytetään pääasiassa elektroniikassa, integroiduissa piireissä, COB-mustan liiman kuivauksessa ja kovettumisessa, näytöissä, siruissa, LCD-näytöissä, CMOS-, IS- ja lääketeollisuudessa. Sitä voidaan käyttää myös korkean lämpötilan testaukseen, joka vaatii korkeaa ympäristön puhtautta. Se on välttämätön laite kuivaamiseen, lämpökäsittelyyn, lämpövanhentamiseen, korkean lämpötilan testaukseen ja tuotteiden kovetukseen edellä mainituilla aloilla.
① Sisäänrakennetut tehokkaat HEPA/ULPA-suodattimet tarjoavat jopa 99,99 %:n suodatustehokkuuden 1 µm:n hiukkasille, mikä takaa jatkuvan ISO Class 5 (Class 100) -puhtauden kammion sisällä ja täyttää tarkkuusprosessien tiukat vaatimukset.
② Hyödyntämällä edistynyttä nestedynamiikkaa ja korkean suorituskyvyn tuulettimia, se saavuttaa kuuman ilman pystysuoran laminaarivirtauksen kammion sisällä varmistaen lämpötilan tasaisuuden ≤±1,5 ℃ työalueella.
③ Kaikissa sisäseinissä on pyöristetyt kulmat, saumaton hitsaus ja sähkökiillotuskäsittely, mikä eliminoi pohjimmiltaan kuolleiden vyöhykkeiden puhdistamisen ja hiukkasten kerääntymisen riskin, mikä takaa prosessin puhtauden.
④ Varustettu värillisellä kosketusnäytöllä ja monisegmenttisellä ohjelmoitavalla PLC-ohjaimella, se mahdollistaa lämmitys-, vakiolämpötila- ja jäähdytyskäyrien tarkan asettamisen, mikä mahdollistaa täydellisen automatisoinnin ja tietojen jäljitettävyyden monimutkaisissa prosesseissa.
⑤ Sydänkammio on tyypillisesti valmistettu SUS304 harjatusta ruostumattomasta teräksestä, jolla on erinomainen korkean lämpötilan ja korroosionkestävyys, ja se sopii erityisen hyvin herkkiin prosesseihin, kuten puolijohteisiin ja valoresisteihin.
⑥ Koostuu korkeita lämpötiloja kestävästä keskipakotuulettimesta ja tarkasta ilmanohjausjärjestelmästä, joka varmistaa nopean ja tasaisen lämmönsiirron materiaalin jokaiselle pinnalle, mikä parantaa merkittävästi kuivaustehokkuutta ja yhtenäisyyttä.
⑦ Silikonikumista tai fluorikumista valmistettuja kaksoistiivisteliuskoja ja pneumaattista lukituslaitetta täydennettynä se eristää tehokkaasti ulkoisen saastuneen ilman tunkeutumisen ja varmistaa samalla prosessin sisäisen ilmakehän vakauden.
⑧ Integroidut useat laitteisto- ja ohjelmistoturvapiirit, mukaan lukien ylikuumenemissuoja, ylivirtasuoja, tuulettimen lukitus ja vuotosuojaus, jotka tarjoavat vankan suojan laitteiden ja tuotteiden pitkäaikaiselle vakaalle toiminnalle.
⑨ Sisäkammion peilikiillotuksen ja korkean lämpötilan paistamisen dekontaminointikäsittelyn ansiosta se vähentää merkittävästi haihtuvia orgaanisia yhdisteitä, joita laite voi tuottaa korkean lämpötilan käytön aikana.
⑩ Käyttämällä tehokkaita eristemateriaaleja ja optimoitua lämmittimen sijoittelua yhdistettynä PID-sopeutuvaan tehonsäätöalgoritmiin se saavuttaa nopean lämmityksen ja tarkan lämpötilan säädön samalla, kun se vähentää tehokkaasti energiankulutusta.
⑪ Saatavilla on valinnaisia typen tai muiden inerttikaasujen rajapintoja ja kammio-mikropositiivinen paineensäätöjärjestelmä, joka luo erinomaisen hapettoman kuivausympäristön hapelle tai kosteudelle herkille prosesseille.
⑫ Ydinmoduulit, kuten suodattimet, tuulettimet ja lämmittimet, käyttävät standardoituja ja nopeasti vapautuvia rakenteita, mikä yksinkertaistaa huomattavasti päivittäistä huoltoa, puhdistusta ja varaosien vaihtoprosesseja ja vähentää seisokkeja. ⑬ Riippumaton kammioympäristö ja tehokas suodatusjärjestelmä estävät tehokkaasti ristikontaminaation eri materiaalierien välillä, mikä tekee siitä erityisen sopivan tutkimukseen ja kehitykseen sekä useiden lajikkeiden ja pienten erien tuotantoon.
⑭ Sen erinomainen puhtaus ja lämpötilan säätö tekevät siitä täydellisen soveltuvan huipputeknologian alan huippualoihin, kuten puolijohdesirujen valmistukseen, MEMS-pakkauksiin, biofarmaseuttisiin tuotteisiin ja tarkkuusoptiikkaan.
⑮ Taattu huoltopalvelu: Kattava huoltopalveluverkosto, joka kattaa suurimman osan maasta, varmistaa käyttäjien huolettoman käytön (Huom. lukuun ottamatta muutamia syrjäisiä kaupunkeja ja kyliä);
⑯Tekniset tukiratkaisut: Tarjoaa monipuolista teknistä ohjausta, mukaan lukien video-, puhelin- ja online-video-opetusohjelmat, jotka osoittavat intuitiivisesti laitteiden suorituskyvyn ja käyttötavat auttaakseen käyttäjiä hallitsemaan laitteet nopeasti.
① Ulkokuoren materiaali: Valmistettu valitusta korkealaatuisesta kylmävalssatusta teräslevystä (Q235), joka on muotoiltu tarkasti CNC-tekniikalla. Pinta on käsitelty fosfataatiolla ja antistaattisella jauhemaalilla, jolloin saadaan kestävä kuori. Se on antistaattinen, korroosionkestävä ja naarmuuntumaton, mikä takaa pitkäikäisen laadun;
② Työkammio: Valmistettu paksunnetusta ruostumattomasta SUS304-teräksestä, jolla on erinomainen korkeiden lämpötilojen vakaus ja korroosionkestävyys, sileä pinta helppo puhdistaa;

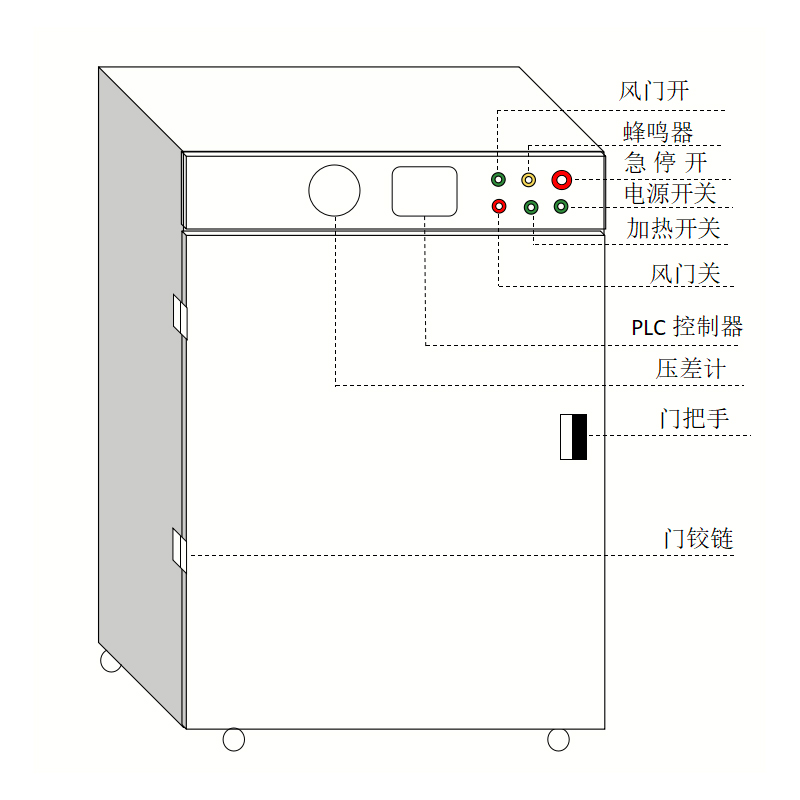

③ Ohjauspaneeli: Huippuluokan värinäytön ohjain, joka näyttää tärkeimmät tiedot, kuten lämpötilan ja ajan, reaaliajassa suurella tarkkuudella. Sisältää älykkäät vikadiagnoosit ja hälytystoiminnot, jotka tarjoavat intuitiivisen ihmisen ja koneen vuorovaikutuksen ja täydellisen hallinnan sormenpäilläsi;
④ Kiertojärjestelmä: Käyttää tehokasta turbiinituuletinta ja tieteellistä ilmavirtaussuunnittelua nopean kuuman ilman kierron saavuttamiseksi, mikä varmistaa erinomaisen lämpötilan tasaisuuden työkammion sisällä, estää paikallisen ylikuumenemisen ja parantaa merkittävästi kuivaustehokkuutta ja käsittelyn yhtenäisyyttä;
⑤ Varustettu useilla turvamekanismeilla, kuten ylikuumenemissuojalla ja ylikuormitussuojalla, mikä varmistaa pitkän aikavälin vakaan toiminnan, sopii korkeataajuiseen käyttöön tutkimuksessa;
⑥ Eristyskerros: Ulkokuoren ja työkammion välinen tila on täytetty 75 mm paksulla erittäin puhtaalla keraamisella kuitupuuvillalla (Al₂O3), joka tarjoaa erinomaisen lämmöneristyksen, vähentää huomattavasti lämpöhäviöitä, varmistaa tasaisen lämpötilan ja saavuttaa korkean energiatehokkuuden;
⑦ Oven tiiviste: Kestää lämpöhapettavaa ikääntymistä pitkään, säilyttää joustavuuden ja tiivistyksen eheyden, estää tehokkaasti lämpöhäviön ja varmistaa työkammion lämpötilan vakauden;
⑧ Lämmitysputki: Valmistettu ruostumattomasta teräksestä ja korkearesistanssista sähkölämmitysmetallilangasta, jonka lämpöhyötysuhde ylittää 95%. Integroitu rakenne tarjoaa hyvän eristyksen, korroosionkestävyyden ja hapettumisenkestävyyden, joka sopii korkeisiin lämpötiloihin, kosteisiin ja syövytteisiin teollisuusympäristöihin, mikä takaa pitkän käyttöiän ja vakaan suorituskyvyn;
⑨ Hyllyt: Vakiokokoonpano sisältää erittäin korroosionkestävät kromatut verkkohyllyt, joissa on pintakarkaisukäsittely, jotka tarjoavat hapettumisenkestävyyden, hapon ja alkalin kestävyyden sekä vakaan kantavuuden; tukee erilaisten materiaalien ja reikätyyppien joustavaa räätälöintiä, mukaan lukien ruostumaton teräs, metalliseos ja teflon, jotka sopivat täydellisesti vaativiin sovelluksiin lääketeollisuudessa, elektroniikassa ja tieteellisessä tutkimuksessa tarjoten tarkkoja ja luotettavia kantavia ratkaisuja huippuluokan kuivausprosesseihin.
⑩ Jotkut suuren kapasiteetin mallit on varustettu tehokkailla äänettömillä yleispyörillä, joissa yhdistyvät joustava liike ja vakaa asento. Ne sopivat tarkkuuslaboratorioihin ja huippuluokan teollisuusympäristöihin, esittelevät yksityiskohtaista tekniikkaa ja käyttäjäystävällistä muotoilua.
① Edistyneitä PID-algoritmeja ja monisegmenttisiä ohjelmoitavia säätimiä hyödyntämällä se voi määrittää tarkasti ja suorittaa automaattisesti monimutkaiset lämmitys-, vakiolämpötila- ja jäähdytyskäyrät. Ohjelmatila ja kiinteäarvotila ovat vapaasti vaihdettavissa, mikä varmistaa prosessin toistettavuuden ja luotettavuuden.
② Varustettu suurella teräväpiirtokosketusnäytöllä, joka tarjoaa intuitiivisen graafisen käyttökokemuksen, reaaliaikaisen dynaamisen näytön kaikista käyttöparametreista, laitteiden tilasta ja reaaliaikaisista käyristä, mikä yksinkertaistaa käyttöprosessia.
③ Integroidut monipistelämpötila-anturit ja laajennettavissa ilmanpaineen ja kastepisteen (kosteus) valvontamoduuleilla, jotka tarjoavat kattavan reaaliaikaisen kammion sisäisen ympäristön seurannan vakaan prosessin varmistamiseksi.
④ Puhaltimen toiminnan ja tehokkaan suodattimen tilan reaaliaikainen valvonta, joka on kytketty lämmitysjärjestelmään, mikä varmistaa vakaan ilmavirran kierron ja ylläpitää luokan 100 puhtautta hiukkaskontaminaation estämiseksi.
⑤ Valinnainen massavirtauksen säädin (MFC) ja mikropositiivinen paineensäätöjärjestelmä inerttien kaasujen, kuten typen, virtausnopeuden ja kammion sisällä olevan paineen tarkkaan säätelyyn, mikä tarjoaa suojaavan ilmakehän herkille prosesseille.
⑥ Sisäänrakennettu suuren kapasiteetin tallennussiru, joka tallentaa automaattisesti kaikki prosessiparametrit, käyrät ja hälytystapahtumat ja tukee tietojen vientiä ja kirjauspolkuja tiukkojen laadunhallintastandardien täyttämiseksi.
⑦ Integroitu itsenäinen ylikuumenemissuoja, vuotosuoja, tuulettimen ylikuormitussuoja, oven lukituskytkin ja muut laitteistopiirit, jotka rakentavat monikerroksisen turvaesteen, jossa yhdistyvät laitteistot ja ohjelmistot.
⑧ Vakiokokoonpano Ethernet- ja RS-485-tietoliikenneliitännöillä, jotka tukevat etävalvontaa ja tiedonkeruuta, mahdollistavat integroinnin tehtaan MES-järjestelmiin, luovat perustan älykkäille tehtaille.
⑨ Tukee monitasoisia salasanan käyttöoikeusasetuksia, jotka erottavat järjestelmänvalvojan ja operaattorin oikeudet, estävät tehokkaasti parametrien luvattoman muuttamisen ja varmistavat ydinprosessireseptien ja laitteiden toiminnan turvallisuuden.
⑩ Sisältää kattavan järjestelmän itsetarkistustoiminnon, joka voi diagnosoida ja paikantaa tarkasti epänormaalit olosuhteet reaaliajassa, antaa ääni- ja visuaalisia hälytyksiä ja näyttää vikatietoja, mikä parantaa huollon tehokkuutta huomattavasti.
| Malli | DEP-185HD | DEP-275HD | DEP-485HD | DEP-985HD |
| Ohjain | Integroitu PLC (100 ryhmää / 100 segmenttiä ryhmää kohti) | |||
| Ihmisen ja koneen välinen käyttöliittymä (HMI) | 7 tuuman kosketusnäyttö | |||
| Puhtausluokka | Luokka 100 | |||
| Lämpötila-alue | RT 10-250 ℃ | |||
| Lämpötilan tasaisuus | ±2,5 %℃ | |||
| Lämpötilan vaihtelu | ≤±1℃ | |||
| Kammion hiukkaspitoisuus | 1um≤8320kpl/m³ | |||
| Ajastinalue | 0 ~ 9999 min | |||
| Suodata | H14 korkean lämpötilan HEPA-suodatin | |||
| Kulunvalvontajärjestelmä | Sähkömagneettinen lukko (Interlock) | |||
| Suodata Dimensions (mm) | 480x350x90 | |||
| Nimellisilmavirta | 650m³/h | |||
| Kammion mitat (mm) | 600x500x600 | 600*500*900 | 800*600*1000 | 1000*700*1400 |
| Ulkomitat (mm) | 965x1240x1510 | 965x1240x1810 | 1290x965x1790 | 1950x1055x1790 |
| Äänenvoimakkuus | 180L | 270L | 480L | 980L |
| Virtalähde | AC220V/18A | 220V/20A | 380V/18A | 380V/30A |
| Nimellisteho | 3,5 kW | 4KW | 6 kW | 9 kW |
| Bruttopaino / Nettopaino | 300/255kg | 350/320kg | 490/450kg | 810/730kg |
| Vakiohyllyt | 2 | |||
| Toimintaympäristö | 0～45℃ | |||
| Ei | Nimi | Parametrit | Viitevalokuva |

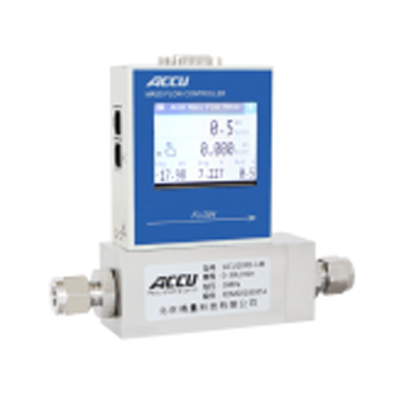

| 1 | Massavirtauksen säädin | ① 0-30 l/min | |
| 2 | Itsenäinen ylilämpötilan rajoitin | ① Toissijainen suojaus lämpötilan ylitystä ja karkaamista vastaan | |
| 3 | Sisäänrakennettu tulostin | ① Reaaliaikainen tulostus | |
| 4 | Testiportti | ① Materiaali: ruostumaton teräs bakeliitti | |

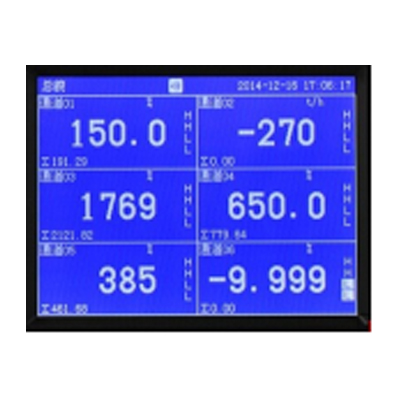

| 5 | Monipisteinen lämpötilatallennin | ① 6 kanavaa | |
