Kuinka monen tyyppisiä ympäristötestauskammioita on olemassa – ja minkälaisen tarvitset?

Jos hankit lämpö- tai ilmastotestauslaitteita ensimmäistä kertaa – tai laajennat olemassa olevaa laboratoriota – yksi ensimmäisistä kysymyksistäsi on harhaanjohtavan yksinkertainen: millaisen ympäristötestauskammion todella tarvitset? Vastaus riippuu toimialastasi, testinäytteiden luonteesta, sovellettavista standardeista ja budjetista. Tämä opas erittelee tärkeimmät ympäristötyypit testikammiot saatavilla tänään, selittää, mitä kukin tekee, ja auttaa sinua sovittamaan oikean kammion tiettyyn sovellukseesi.

Mikä on ympäristötestauskammio?

An ympäristötestauskammio on hallittu kotelo, joka on suunniteltu simuloimaan tiettyjä ympäristöolosuhteita – kuten lämpötilaa, kosteutta, tärinää, korkeutta tai syövyttäviä ympäristöjä – arvioimaan, kuinka tuotteet, materiaalit tai komponentit reagoivat stressiin. Alan ilmailu- ja autoteollisuudesta lääketeollisuuteen ja kulutuselektroniikkaan luottavat ympäristökammioihin tuotteiden kestävyyden validoimiseksi, vikatilanteiden tunnistamiseksi ja säädöstenmukaisuusvaatimusten täyttämiseksi ennen kuin tavarat tulevat markkinoille.

termi " ympäristökammioon "on luonteeltaan laaja. Se kattaa kymmeniä eri laitetyyppejä, joista jokainen on suunniteltu tiettyjä testiolosuhteita varten. Väärän tyypin valitseminen voi johtaa epätarkkoihin tuloksiin, epäonnistuneisiin tarkastuksiin tai kalliisiin uudelleentestauksiin. Maiseman ymmärtäminen on kriittinen ensimmäinen askel.

Vain lämpötilan mittauskammiot

Ympäristötestauskammion perustavanlaatuisin luokka on pelkkää lämpötilaa mittaava malli, joka kierrättää tai pitää asetetun lämpötilan tietyllä alueella – tyypillisesti -70 °C:sta jopa 180 °C:seen yksiköstä riippuen. Näitä kammioita käytetään laajalti elektroniikan palamistestaukseen, polymeerien ja liimojen ikääntymistestiin sekä mekaanisten komponenttien lämmönkestävyyden arviointiin.

Tärkeimmät tekniset tiedot, jotka on arvioitava vain lämpötilaa mittaavassa testikammiossa, ovat:

• Lämpötila-alue: Varmista, että kammio voi saavuttaa sekä vähimmäis- että maksimilämpötilan, jotka testiprotokollasi vaatii, ei vain yhtä äärimmäistä
• Lämpötilan tasaisuus (ΔT): Tarkat sovellukset vaativat ±0,5 °C:n tai paremman tilan tasaisuuden koko työtilavuudessa
• Ramppinopeus: Kuinka nopeasti kammio voi siirtyä lämpötilojen välillä, mitattuna °C minuutissa – kriittinen nopeutetun käyttöiän testauksen kannalta
• Työmäärä: Sisäinen käyttötila ilmavirran ohjauslevyjen ja hyllyjärjestelmien huomioimisen jälkeen

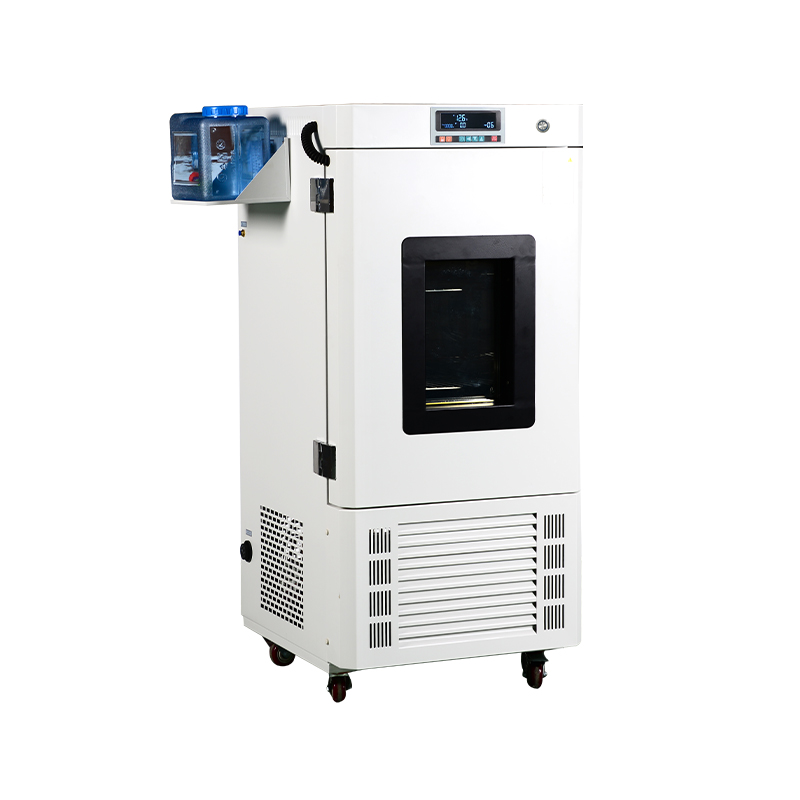

Lämpötilan ja kosteuden testikammiot

Lämpötilan ja kosteuden testikammio – jota joskus kutsutaan ilmastokammioksi tai ilmastokammioksi – lisää kosteuden hallinnan lämpötilasimulaatioon. Nämä ovat maailmanlaajuisesti yleisimmin käytettyjä ympäristötestauskammioita, ja ne ovat välttämättömiä trooppiseen, rannikkoalueeseen tai erittäin vaihtelevaan ilmastoon tarkoitettujen tuotteiden testaamiseen. Ne on määritelty laajasti muun muassa IEC 60068-2-78 (kostea lämpö), IEC 60068-2-38 (yhdistelmälämpötila/kosteusjakso) ja ASTM D5423 -standardeissa.

Tyypillinen kosteusalue on 10–98 % suhteellisesta kosteudesta, ja jotkin korkean suorituskyvyn mallit saavuttavat 5 %:n suhteellisen kosteuden matalassa päässä erityisiä kuivausjärjestelmiä käyttäen. Käyttökohteita ovat metallipintojen korroosionkestävyystestaukset, suljettujen koteloiden kosteuden tunkeutumisen testaus ja lääkepakkausmateriaalien pitkäaikaisen stabiilisuuden testaus.

Lämpöshokkitestauskammiot

Lämpösokkikammiot on suunniteltu altistamaan tuotteet nopeille, äärimmäisille lämpötilamuutoksille – paljon pidemmälle kuin mitä tavallinen lämpötilakiertokammio voi saavuttaa. Kaksivyöhykkeinen lämpöshokkikammio ylläpitää yhtä kuumaa ja yhtä kylmää vyöhykettä samanaikaisesti, ja pneumaattinen siirtomekanismi siirtää tuotekoria vyöhykkeiden välillä alle 10 sekunnissa. Tämä altistaa näytteen välittömälle lämpörasitukselle, joka paljastaa juotosliitosvaurioita, delaminaatiota, tiivisteen eheysongelmia ja materiaalin laajenemisvirheitä.

Lämpöshokkitestaus on ydinvaatimus armeijan (MIL-STD-883), autoteollisuuden (AEC-Q100) ja kulutuselektroniikan pätevyysprosesseissa. Kun arvioit lämpöshokkitestikammiota, kiinnitä erityistä huomiota palautumisaikaan – kuinka nopeasti vyöhyke palaa asetettuun lämpötilaan siirron jälkeen – sillä tämä vaikuttaa suoraan testin vakavuuteen ja toistettavuuteen.

Tärkeimmät ympäristökammiotyypit yhdellä silmäyksellä

Suolasuihku- ja korroosiokammiot

Suolasumukammiot – joita kutsutaan myös suolasumu- tai korroosiokammioiksi – luovat tarkasti kontrolloidun suolasumuympäristön nopeuttamaan korroosioprosesseja, joiden ilmeneminen kentällä muuten kestäisi vuosia. Ne ovat olennainen ympäristökammiotyyppi pintapinnoitteiden, pinnoitusten, anodisointikäsittelyjen ja perusmetallin korroosionkestävyyden arvioinnissa. Yleisimmin viitattu standardi, ASTM B117, määrittelee 5-prosenttisen natriumkloridiliuoksen 35 °C:ssa jatkuvan sumualtistuksen kanssa. ISO 9227 lisää syklistä korroosiota, jotka kuvastavat tarkemmin todellisia altistusolosuhteita.

Suolasumutuskammioita käytetään paljon autoteollisuudessa kiinnittimien hyväksyntään, ulkoverhoilun validointiin ja alaosan osien hyväksyntään – missä korroosiokyky on välitön turvallisuus- ja takuuongelma.

Korkeus- ja matalapainetestauskammiot

Korkeussimulointikammiot vähentävät sisäistä painetta toistaakseen olosuhteet korkeissa korkeuksissa – vuoristologistiikkaympäristöistä stratosfäärin lentokoneisiin ja satelliittien käyttöönottoskenaarioihin. Sähköajoneuvojen akkujen valmistajille matalapainetestauksesta on tullut pakollinen pätevyysvaihe, koska litiumionikennot voivat turvota, ilmaantua tai repeytyä alennetussa ilmanpaineessa. Näissä kammioissa yhdistyvät usein tyhjiökyky lämpötilan säätöön ja joissakin kokoonpanoissa myös kosteudensäätöön, mikä luo erittäin monipuolisen ympäristötestausalustan.

Walk-In Environmental Test Chambers

Kun näytekoko ylittää sen, minkä pöytätasolle tai lattialle seisovaan ympäristökammioon mahtuu, ratkaisun tarjoavat sisäänkäynnistettävät testikammiot. Nämä suurikokoiset ympäristökammiot on räätälöity tiettyihin sisämittoihin – muutamasta kuutiometristä huonekokoisiin asennuksiin – ja niillä voidaan testata kokonaisia ​​ajoneuvokokoonpanoja, LVI-järjestelmiä, lääketieteellisiä kuvantamislaitteita ja suurta teollisuuselektroniikkaa. Sisääntulokammiot edellyttävät huolellista tilojen suunnittelua, mukaan lukien rakenteellisen lattian kuormituksen arvioinnit, erillisen sähkönsyötön ja kylmäaineen hallintainfrastruktuurin.

Kuinka valita oikea ympäristötestauskammio

Oikean testikammion valitseminen edellyttää neljän keskeisen muuttujan kohdistamista: ympäristörasitukset, jotka tuotteesi on kestettävä, toimialasi tai asiakkaidesi vaatimat testistandardit, testinäytteiden fyysiset mitat ja laitoksesi infrastruktuuriominaisuudet. Aloita tunnistamalla hallitseva testistandardi – tämä määrittää usein suoraan kammion tyypin, suorituskykyparametrit ja hyväksyttävät toleranssit. Varmista sitten, että ehdokaskammiot voivat osoittaa vaatimustenmukaisuuden kalibrointitodistusten ja kolmannen osapuolen tarkastustietueiden avulla.

Tiimille, joilla on monimutkaisia ​​tai usean parametrin testaustarpeita, räätälöity ympäristökammio - luettelotuotteen sijaan - voi olla kustannustehokkain pitkän aikavälin valinta. Räätälöityjen koontiversioiden avulla voit määrittää sisäiset mitat, ilmakehän ohjauksen, datayhteyden, turvalukitukset ja kuormituskokoonpanot tarkasti sovitettuina työnkulkuusi, mikä vähentää kiertotapoja, seisokkeja ja uudelleentestauskustannuksia laitteen käyttöiän aikana.
